ESR과 공업계기

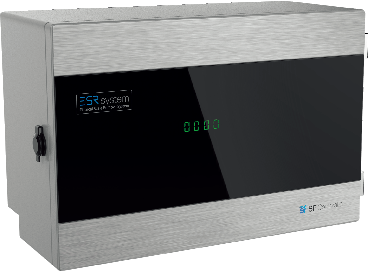

Control Unit은 처리가 요구되는 배관 파이프 근처에 설치된다.

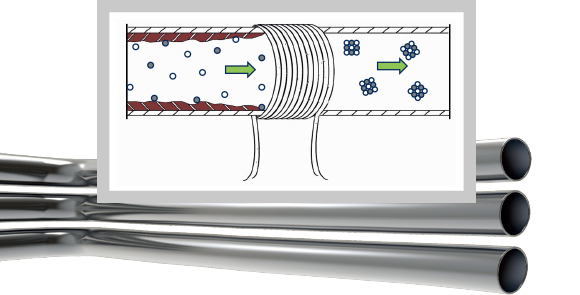

신호케이블은 처리가 요구되는 배관 파이프 둘레에 감싸여진다.
| 구분 | Model | Size | 최대유량 (m3/hr) |
|
|---|---|---|---|---|
| Inch | mm | |||
| 가정용(주택용) Residential |
ER-006 | 1/8 | 6 | 0.4 |
| ER-008 | 1/4 | 8 | 0.72 | |
| ER-010 | 3/8 | 10 | 1.13 | |
| ER-015 | 1/2 | 15 | 2.54 | |
| ER-020 | 3/4 | 20 | 4.52 | |
| ER-025 | 1 | 25 | 7.06 | |
| ER-032 | 1-1/4 | 32 | 11.6 | |
| ER-040 | 1-1/2 | 40 | 18 | |
| 소형(상업용) Commercial |
EC-050 | 2 | 50 | 28.2 |
| EC-065 | 2-1/2 | 65 | 47.7 | |
| EC-080 | 3 | 80 | 72 | |
| EC-090 | 3-1/2 | 90 | 91.6 | |
| EC-100 | 4 | 100 | 113 | |
| EC-125 | 5 | 125 | 176 | |
| EC-150 | 6 | 150 | 254 | |
| EC-175 | 7 | 175 | 346 | |
| EC-200 | 8 | 200 | 452 | |
| 중형(상업 + 경공업용) Commercial + Light Industrial |
ECLI-225 | 9 | 225 | 572 |
| ECLI-250 | 10 | 250 | 706 | |
| ECLI-300 | 12 | 300 | 1,017 | |
| ECLI-350 | 14 | 350 | 1.385 | |
| ECLI-400 | 16 | 400 | 1,809 | |
| ECLI-450 | 18 | 450 | 2,290 | |
| ECLI-500 | 20 | 500 | 2,827 | |
| ECLI-550 | 22 | 550 | 3,421 | |
| ECLI-600 | 24 | 600 | 4,071 | |
| ECLI-700 | 28 | 700 | 5,541 | |
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
EHILW-800 | 32 | 800 | 7,238 |
| EHILW-900 | 36 | 900 | 9,160 | |
| EHILW-1000 | 40 | 1000 | 11,309 | |
| EHILW-1100 | 44 | 1100 | 13,684 | |
| EHILW-1200 | 48 | 1200 | 16,286 | |
| EHILW-1350 | 54 | 1350 | 20,611 | |
| EHILW-1500 | 60 | 1500 | 25,446 | |
| 초대형(광역상수관로) wide area water supply |
EWW-1600 | 64 | 1600 | 28,952 |
| EWW-1650 | 66 | 1650 | 30,790 | |
| EWW-1800 | 72 | 1800 | 36,643 | |
| EWW-1900 | 76 | 1900 | 40,828 | |
| EWW-2000 | 80 | 2000 | 45,238 | |
| EWW-2100 | 84 | 2100 | 49,875 | |
| EWW-2200 | 88 | 2200 | 54,739 | |
| EWW-2300 | 92 | 2300 | 59,828 | |
| EWW-2400 | 96 | 2400 | 65,144 | |
| EWW-2500 | 100 | 2500 | 70,685 | |
| EWW-2600 | 104 | 2600 | 76,453 | |
| EWW-2700 | 108 | 2700 | 82,447 | |
| EWW-2800 | 112 | 2800 | 88,668 | |
| EWW-2900 | 116 | 2900 | 95,114 | |
| EWW-3000 | 120 | 3000 | 101,787 | |
| 구분 | 재질 | Display | 도장 | Size(mm) | Type | 보호등급 |
|---|---|---|---|---|---|---|
| 가정용(주택용) Residential |
ABS | LED | 없음 | 80h x 190w x 85d | 외벽부착형 | IP55 |
| 소형(상업용) Commercial |
알루미늄 | LCD | 함마톤 또는 에폭시 | 230h x 200w x 115d | 외벽부착형 | IP55 |
| 중형(상업 + 경공업용) Commercial + Light Industrial |
steel | LCD | 함마톤 또는 에폭시 | 305h x 455w x 145d | 외벽부착형 | IP55 |
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
steel | LCD | 함마톤 또는 에폭시 | 250h x 400w x 520d | Rack형 | IP55 |
| 초대형(광역상수관로) wide area water supply |
steel | LCD | 함마톤 또는 에폭시 | 250h x 400w x 520d | Rack형 | IP55 |
| 가정용(주택용) Residential |
재질ABS
DisplayLED
도장없음
Size(mm)80h x 190w x 85d
Type외벽부착형
TypeIP55
|
| 소형(상업용) Commercial |
재질알루미늄
DisplayLCD
도장함마톤 또는 에폭시
Size(mm)230h x 200w x 115
Type외벽부착형
TypeIP55
|
| 중형(상업 + 경공업용) Commercial + Light Industrial |
재질steel
DisplayLCD
도장함마톤 또는 에폭시
Size(mm)305h x 455w x 145d
Type외벽부착형
TypeIP55
|
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
재질steel
DisplayLCD
도장함마톤 또는 에폭시
Size(mm)250h x 400w x 520d
TypeRack형
TypeIP55
|
| 초대형(광역상수관로) wide area water supply |
재질steel
DisplayLCD
도장함마톤 또는 에폭시
Size(mm)250h x 400w x 520d
TypeRack형
TypeIP55
|
| 구분 | 규격 | 전원(Power) | 최대출력(W) | 정상동작 + 단선감지 상태표시 및 출력 | Interface 출력 | 동작코일 누전차단기능 |
|---|---|---|---|---|---|---|
| 가정용(주택용) Residential |
1c x 1.5 sq (Double) | AC 200V, 60Hz | 48W | O | x | x |
| 소형(상업용) Commercial |
3c x 0.75 sq (Double) | AC 200V, 60Hz | 120W | O | 통신방식:RS232 또는 LAN | x |
| 중형(상업 + 경공업용) Commercial + Light Industrial |
3c x 1.5 sq (Single) | AC 200V, 60Hz | 360W | O | 통신방식:RS232 또는 LAN | O |
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
3c x 2.5 sq (Single) | AC 200V, 60Hz | 720W | O | 통신방식:RS232 또는 LAN | O |
| 초대형(광역상수관로) wide area water supply |
3c x 2.5 sq (Single) | AC 200V, 60Hz | 1,440W | O | 통신방식:RS232 또는 LAN | O |
| 가정용(주택용) Residential |
규격1c x 1.5 sq (Double)
전원(Power)AC 200V, 60Hz
최대출력(W)48W
정상동작 + 단선감지 상태표시 및 출력O
Interface 출력x
동작코일 누전차단기능x
|
| 소형(상업용) Commercial |
규격3c x 0.75 sq (Double)
전원(Power)AC 200V, 60Hz
최대출력(W)120W
정상동작 + 단선감지 상태표시 및 출력O
Interface 출력통신방식:RS232 또는 LAN
동작코일 누전차단기능x
|
| 중형(상업 + 경공업용) Commercial + Light Industrial |
규격3c x 1.5 sq (Single)
전원(Power)AC 200V, 60Hz
최대출력(W)360W
정상동작 + 단선감지 상태표시 및 출력O
Interface 출력통신방식:RS232 또는 LAN
동작코일 누전차단기능O
|
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
규격3c x 2.5 sq (Single)
전원(Power)AC 200V, 60Hz
최대출력(W)720W
정상동작 + 단선감지 상태표시 및 출력O
Interface 출력통신방식:RS232 또는 LAN
동작코일 누전차단기능O
|
| 초대형(광역상수관로) wide area water supply |
규격3c x 2.5 sq (Single)
전원(Power)AC 200V, 60Hz
최대출력(W)1,440W
정상동작 + 단선감지 상태표시 및 출력O
Interface 출력통신방식:RS232 또는 LAN
동작코일 누전차단기능O
|
| 구분 | 표시기능(Display) | 비상정지기능 | ||
|---|---|---|---|---|
| Main Power | Run | Stop | Emergency Stop | |
| 가정용(주택용) Residential |
O | O | O | x |
| 소형(상업용) Commercial |
x | x | x | x |
| 중형(상업 + 경공업용) Commercial + Light Industrial |
x | x | x | x |
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
O | O | O | O |
| 초대형(광역상수관로) wide area water supply |
O | O | O | O |
| 가정용(주택용) Residential |
Main PowerO
RunO
StopO
Emergency Stopx
|
| 소형(상업용) Commercial |
Main Powerx
Runx
Stopx
Emergency Stopx
|
| 중형(상업 + 경공업용) Commercial + Light Industrial |
Main Powerx
Runx
Stopx
Emergency Stopx
|
| 대형(중공업 + 지방상수관로) Heavy industry + Municpal Water Supply |
Main PowerO
RunO
StopO
Emergency StopO
|
| 초대형(광역상수관로) wide area water supply |
Main PowerO
RunO
StopO
Emergency StopO
|
